SZ45體視顯微鏡

產品名稱：SZ45體視顯微鏡

產品型號：SZ45

產品產地：寧波

SZ45體視顯微鏡

產品介紹：

SZ系列連續變倍體視顯微鏡

提供優質光學系統和耐用可靠的操作機構。齊全的附件，多樣化的組合配置。滿足現代生物、醫學、科研、現代電子工業在線檢測和其它科技工業領域等高精度方面的要求。

性能特點

★	鍍有特殊膜層的優質光學部件，鑄就了高品質的光學圖像
★	在大視場中形成平坦像面和良好對比度的正像，尤其在外圍視場中像質更加明亮清晰
★	采用連續變倍物鏡0.67X～4.5X（6.7：1），標準放大倍率6.7X～45X。選配輔助物鏡，放大倍率2X～225X
★	有效標準工作距離達到100mm，選配輔助物鏡，工作距離將擴展至26 mm～287mm，為使用創造足夠的空間
★	觀察頭45°或60°傾斜，雙筒視度可調，保證不同視力的使用者都可以獲得清晰滿意的圖像
★	符合人機工程學的結構設計，******眼點高度，長時間使用不感疲勞
★	變倍手輪水平（軸向）雙邊設置，操作方便舒適，變倍重復精度高
★	具備多種附件，拓展應用領域

SZ系列連續變倍體視顯微鏡技術參數表

放大倍數	標準配置：6.7X～45X 選配目鏡及輔助物鏡，放大倍率擴展至2X～225X，連續變倍
物鏡	標準配置：0.67X～4.5X連續變倍物鏡變倍比6.7：1 確保像面齊焦性
觀察頭	45°或60°傾斜，360°旋轉，瞳距54~76mm，雙邊視度調節（±5），雙目或三目，分光比20%/80%
目鏡	標準配置： 10X/22mm，寬視野，廣角，高眼點，為佩帶眼鏡的觀察者提供方便
可選目鏡	10X/22mm （帶測微尺） 15X/16mm 20X/12mm 25X/9mm
工作距離	標準配置：100mm（有效距離）選配輔助物鏡可擴展至26mm-287mm
輔助物鏡	可選：0.3X/287mm、0.4X/217mm、0.5X/177mm、0.75X/117mm、1.5X/47mm、2X/26mm
調焦機構	調焦手輪松緊可調，升降范圍50mm
上光源	斜照明鹵素燈 12V/15W	上/下光源均可獨立開關 亮度均可獨立連續調節 照明均勻，光亮度穩定
	超高亮度LED斜照明
下光源	透射照明鹵素燈 12V/15W
	透射照明熒光燈230V/7W
	超高亮度LED透射照明
攝影攝像接口	配合專用接口，可接普通照相機，數碼照相機，模擬CCD、數字CCD

SZ系列連續變倍體視顯微鏡光學參數表

物鏡		0.3X	0.4X	0.5X	0.75X	1X	1.5X	2.0X
工作距離 (mm)		287m	217mm	177mm	117mm	100mm	47mm	26mm
10X	總放大率.	2.0x-13.5x	2.7x-18.0x	3.4x-22.5x	5.0x-33.8x	6.7x-45.0x	10.1x-67.5x	13.4x-90.0x
物方視場	109.5-16.3	82.1-12.2	65.7-9.8	43.8-6.5	32.8-4.9	21.9-3.3	16.4-2.4
15X	總放大率.	3.0x-20.3x	4.0x-27.0x	5.0x-33.8x	7.5x-50.6x	10.1x-67.5x	15.1x-101.3x	20.1x-135x
物方視場	79.6-11.9	59.7-8.9	47.8-7.1	31.8-4.7	23.9-3.6	15.9-2.4	11.9-1.8
20X	總放大率	4.0x-27.0x	5.4x-36.0x	6.7x-45.0x	10.1x-67.5x	13.4x-90.0x	20.1x-135.0x	26.8x-180x
20X	物方視場	59.7-8.9	44.8-6.7	35.8-5.3	23.9-3.6	17.9-2.7	11.9-1.8	9-1.3
25X	總放大率.	5.0x-33.8x	6.7x-45.0x	8.4x-56.3x	12.6x-84.4x	16.8-112.5x	25.1x-168.8x	33.5x-225x
25X	物方視場	44.8-6.7	33.6-5.0	26.9-4.0	17.9-2.7	13.4-2.0	9.0-1.3	6.7-1.0

●目鏡：均為高眼點廣角目鏡工作距離：均為有效工作距離

底座及臺架

固定式鋼珠導軌調焦機構。調焦機構的松緊可通過兩調焦手輪自由調節 調焦范圍114mm，可與SZB1配合使用底座配有壓片和φ100mm黑白臺板立臂：高187mm 調焦鏡架：行程117mm ，鏡體孔徑￠76mm 底座：230 mm X180 mm X26mm	與SZ-ST1配合使用內置聚光鏡和可調節的反光鏡帶有SZ-L1反射照明器安裝圓孔底座：230 mm X180 mm X26mm	與SZA1調焦鏡架配合使用底座配有壓片和φ100mm黑白臺板立柱：高 248mm，直徑φ32mm 底座： 260mmX320mmX12mm	與SZA1調焦鏡架配合使用帶有亮度可調的透射光源底座配有壓片、φ100mm玻璃臺板和黑白臺板下光源：12V/15W鹵素燈，亮度獨立可調 立柱：高248mm，直徑φ32mm 底座：240mmX240mmX73mm

與ST70SA1配合使用內置式自適應寬電壓設計，110V-240V 上下超高亮度LED光源照明均勻，可獨立開關，亮度獨立調節 低壓安全，功耗小，發熱量小，壽命長新型臺架，人機工程學設計，穩定性更好立柱：高280mm，直徑φ32mm 大扇型底座：303mmX290mmX47mm	擴大操作范圍，可任意方向和任意角度觀察物體可與所有標準調焦鏡架相配垂直立柱：高380mm，直徑φ 32mm 調焦立柱：高 104mm，直徑φ 32mm 水平移動：235mm 底座：230mmX230mmX40mm	采用雙臂結構，觀看物體時圖像的穩定性更好可與所有標準調焦鏡架相配垂直立柱：高380mm，直徑φ32mm 調焦立柱：高 140mm，直徑φ32mm 水平移動：235mm 底座：210mmX260mmX20mm

輔助物鏡		暗場聚光鏡和寶石夾
	可擴大顯微鏡放大范圍從標準倍率6.7X～45X擴大到2X～225X 有0.3X、0.4X、0.5X、0.75X、1.5X、2X六種規格可選		與SZST3 、BL1、BL3底座組配合使用可觀察珠寶和寶石

調焦鏡架

平面鏡架，導軌式齒條調焦機構 調焦行程：50 mm、立柱孔徑：φ32mm、鏡體孔徑：φ76mm 中心距：150mm（立柱孔中心到鏡體孔中心）與SZST2、SZST3、B5、SZSTL1、SZSTL2底座組配合使用帶有照明器托架SZ-PD1和SZFH1的安裝圓孔	平面鏡架，燕尾齒條調焦機構 調焦行程：50 mm、立柱孔徑：φ24.5mm、鏡體孔徑：φ76mm	帶有工業綁定機構的平面鏡架，鋼珠導軌式齒條調焦機構，可任意角度觀察物體調焦行程：50 mm、鏡體孔徑：φ76mm、連接直徑：φ16mm

附加照明		攝影/攝像裝置（與SZ系列三通觀察頭配合使用）
	環形熒光燈可通過專用接頭安裝在觀察頭下方發熱少，燈光柔和自然，光色不失真，使用壽命長小巧美觀，節約空間，安裝方便高亮度環形熒光燈， 220V/8W		攝影附件由攝影接筒、攝影目鏡、PK/MD卡口組成
	外置斜（側）照明可在不使用帶電照明底座的情況下，達到電照明要求 SZL1：反射照明器，12V15W鹵素燈 SZ-T1：外接變壓器，與SZML1配合使用 SZFH1：反射照明器托架，用于安裝反射照明器 SZPD1：反射照明器連桿		數碼相機攝影附件由專用C接口和中繼鏡（延遲鏡）組成
	冷光源整機體積較小，重量輕，效率高具有穩壓輸出特性，使鹵素燈工作穩定，壽命增長 150W、色溫3200K, 內置紅外線濾鏡、照明區無熱作用		模擬CCD攝像附件連接專用C接口，將觀察圖像以（VIDEO）視頻方式輸出到電視機或監視器，也可配置外接USB方式的模/數轉換器，將觀察圖像以數字視頻信號方式輸出到計算機連接專用C接口，配合視頻捕捉卡使用，將觀察圖像以數字視頻信號方式輸出到計算機或投影機
	LED光源功耗小，發熱量低，使用壽命長體積小，光亮度連續可調 無頻閃，亮度調節時色溫無變化采用寬電壓設計，克服了其它光源對電源電壓要求高的缺陷		數碼CCD攝像附件連接專用C接口，直接將觀察圖像以數字視頻信號方式輸出到計算機或投影機

SZ45連續變倍體視顯微鏡配置

配置		整機型號				貨號
部件	規 格	SZ45-ST1	SZ45-ST2	SZ45	SZ45-STL2
高眼點廣角目鏡	WF10X22mm	●●	●●	●●	●●	SZEWh10X22
	WF10X22mm 帶測微尺	○	○	○	○	SZEWh10X22
	WF15X16mm	○○	○○	○○	○○	SZEWh15X16
	WF20X12mm	○○	○○	○○	○○	SZHEWh20X10
	WF25X9mm	○○	○○	○○	○○	SZEHWh25X9
眼罩		●●	●●	●●	●●	SZCAP
雙目觀察頭	SZ6745 45°傾斜	●	●	●	●	SZ6745
	SZ9040 45°傾斜	/	/	○	/	SZ9040
	SZ6745 60°傾斜	/	/	○	/	SZ6745A
	SZ9040 60°傾斜	/	/	○	/	SZ9040A
三通觀察頭	SZ6745TR 45°傾斜	/	/	○	/	SZM7045TR
	SZ9040TR 45°傾斜	/	/	○	/	SZ9040TR
	SZ6745TR 60°傾斜	/	/	○	/	SZ6745ATR
	SZ9040TR 60°傾斜	/	/	○	/	SZ9040ATR
輔助物鏡	0.3X/287mm、0.4X/217mm、0.5X/177 mm	○	○	○	○	SZMAO0.5/1.5/2
輔助物鏡	0.75X/117mm、1.5X/47mm、2X/26mm	○	○	○	○	SAO0.75/1.5/2
標準調焦鏡架	SZMA1	/	/	○	/	SZMA1
	SZA1	○	●	●	●	SZA1
	ST70A1	/	/	○	/	ST70A1
綁定調焦鏡架	SZA2、 SZA3（工業用）	/	/	/	○	SZA2/ SZA3
底座	SZST1（自帶調焦鏡架）	●	/	○	/	SZST1
	SZST2（與SZA1相配）	/	●	○	/	SZST2
	SZMST1（與SZMA1相配）	/	/	○	/	SZMST1
	B4（與ST70A1相配）	/	/	○	/	B4
	B5（可與所有標準調焦鏡架相配）	/	/	○	/	B5
	B6（自帶調焦鏡架）	/	/	○	/	B6
	SZST3（與SZA1相配）	/	/	●	/	SZST3
	SZMST2（與 SZMA1相配）	/	/	○	/	SZMST2
	SZMST3（與 SZMA1相配）	/	/	○	/	SZMST3

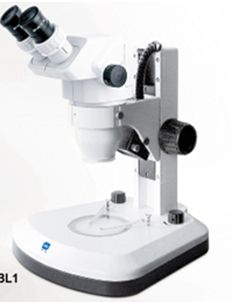

	BL1（自帶調焦鏡架）	/	/	○	/	BL1
	BL3（與ST70A1相配）	/	/	○	/	BL3
	SZSTL1（可與所有標準調焦鏡架相配）	/	/	○	/	SZSTL1
	SZSTL2（可與所有標準調焦鏡架相配）	/	/	○	/	SZSTL2
	SZ-B1透射照明底座（與SZST1相配）	/	/	○	/	SZB1
變壓器	SZ-T1	○	○	○	○	SZT1
反射照明器	SZMLI（12V/15W）（與 SZMA1相配）	○	○	○	○	SZML1
	SZL1（12V/15W）（與SZA1相配）	○	○	●	○	SZL1
	ST70L1（LED）（與ST70A1相配）	○	○	○	○	ST70L1
照明器托架	SZFH1/ SZPD1	○	○	○	○	SZFH1/ SZPD1
攝影裝置	SZPH（攝影接筒、4X攝影目鏡、PK或C 卡口）	/	/	○	/	SZMPH
數碼攝影附件	C接口及中繼鏡	/	/	○	/	SZMDM
攝像專用附件	1/2C型接口、可調焦	/	/	○	/	SZMCTV(1/2)
攝像專用附件	1/3C型接口、可調焦	/	/	○	/	SZMCTV(1/3)
暗場聚光鏡	SZDCd1	/	○	○	/	SZDCd1
寶石夾	S/ST-GC	/	○	○	/	S/STGC
防塵鏡	SZDCL（與SZ45和SZ45N相配）	○	○	○	○	SZDCL
旋轉工作臺	SZMSGR	○	○	○	/	SZMSGR
精密測量平臺	SZMSGM1（0~25mm/150X150mm）	○	○	○	/	SZMSGM1
環型熒光燈	220V/8W（單管、含接圈）	○	○	○	○	LY220-8
環型LED光源	36顆/40顆/54顆	○	○	○	○	LLED36/40/54
冷光源	環型光管	○	○	○	○	RLP
	雙光管	○	○	○	○	DLP
	單光管	○	○	○	○	SLP

"●"為標準配置，"○"為選購配件
