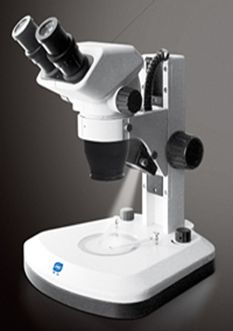

SZ45N體視顯微鏡

臺灣泰仕

詳細信息

產品名稱：SZ45N體視顯微鏡

產品型號：SZ45N

產品產地：寧波

SZ45N體視顯微鏡

產品介紹：

SZ45/N系列連續變倍體視顯微鏡

滿足現代生物、醫學、科研、現代電子工業在線檢測和其它科技工業領域等高精度方面的要求。

性能特點:

所有光學部件均經過特殊處理并鍍有特殊膜層。在超寬視野中形成具有良好對比度的平坦圖像，尤其在視場邊緣圖像也清晰明亮
連續變倍物鏡0.67X～4.5X（變倍比6.7：1），標準放大倍率6.7X～45X（使用10X目鏡）選配目鏡及輔助物鏡，放大倍率可擴展至2X～225X，實現******的系統放大
有效標準工作距離達到100mm。選配輔助物鏡，工作距離可擴展至26mm～287mm
觀察頭45°傾斜，******眼點高度，符合人機工程學設計特點，長時間使用不感疲勞
采用新型視度可調目鏡，保證不同視力的使用者都可以獲得清晰滿意的圖像
雙邊設置水平變倍手輪，變倍重復精度高，******程度地確保操作者的舒適性
新型LED照明光源和鏡架一體化設計，穩定性更好
內置式自適應寬電壓110V～240V，上下LED光源、照明均勻，獨立開關
亮度均可獨立調節，可以在任何亮度下提供長時間相同的色溫照明
光亮度穩定，低壓安全，功耗小，發熱量低，壽命長

SZ45/N系列連續變倍體視顯微鏡技術參數表

放大倍數	標準配置：6.7X～45X，選配目鏡及輔助物鏡，放大倍率擴展至2X～225X
物鏡	標準配置：0.67X～4.5X連續變倍物鏡（變倍比6.7：1），確保像面齊焦
觀察頭	45°傾斜，360°旋轉，瞳距54～76mm，雙目或三目，分光比20%/80%，無須機械轉換
目鏡	標準配置：視度可調目鏡（±5），10X/22mm，超寬視野，廣角高眼點，為佩帶眼鏡的觀察者提供方便
可選目鏡	10X/22mm，15X/16m，20X/12mm，25X/9mm，（均可加裝測微尺）
工作距離	標準配置：有效距離100mm，選配輔助物鏡可擴展至26mm-287mm
輔助物鏡	可選：0.3X/287mm，0.4X/217mm，0.5X/177mm，0.75X/117mm，1.5X/47mm，2X/26mm
調焦機構	調焦手輪松緊可調，升降范圍50mm
上光源	超高亮度LED斜照明	上/下光源均可獨立開關，亮度均可獨立調節連續可調 透射照明熒光燈亮度固定 LED照明更均勻，光亮度更穩定低壓安全，功耗小，發熱量低，壽命長
	斜照明鹵素?zé)?12V/15W（杯泡）
下光源	超高亮度LED透射照明
	透射照明鹵素?zé)?12V/15W（米泡）
	透射照明熒光燈230V/7W
攝影攝像接口	配合專用接口，可接普通照相機，數碼照相機，模擬CCD、數字CCD

SZ45/N系列連續變倍體視顯微鏡光學參數表

物鏡		0.3X	0.4X	0.5X	0.75X	1X	1.5X	2.0X
工作距離 (mm)		287m	217mm	177mm	117mm	100mm	47mm	26mm
10X	總放大率.	2.0x-13.5x	2.7x-18.0x	3.4x-22.5x	5.0x-33.8x	6.7x-45.0x	10.1x-67.5x	13.4x-90.0x
物方視場	109.5-16.3	82.1-12.2	65.7-9.8	43.8-6.5	32.8-4.9	21.9-3.3	16.4-2.4
15X	總放大率.	3.0x-20.3x	4.0x-27.0x	5.0x-33.8x	7.5x-50.6x	10.1x-67.5x	15.1x-101.3x	20.1x-135x
15X	物方視場	79.6-11.9	59.7-8.9	47.8-7.1	31.8-4.7	23.9-3.6	15.9-2.4	11.9-1.8
20X	總放大率.	4.0x-27.0x	5.4x-36.0x	6.7x-45.0x	10.1x-67.5x	13.4x-90.0x	20.1x-135.0x	26.8x-180x
20X	物方視場	59.7-8.9	44.8-6.7	35.8-5.3	23.9-3.6	17.9-2.7	11.9-1.8	9-1.3
25X	總放大率.	5.0x-33.8x	6.7x-45.0x	8.4x-56.3x	12.6x-84.4x	16.8-112.5x	25.1x-168.8x	33.5x-225x
25X	物方視場	44.8-6.7	33.6-5.0	26.9-4.0	17.9-2.7	13.4-2.0	9.0-1.3	6.7-1.0
30X	總放大率.	6x-40.5x	8x-54x	10x-67.5x	15x-101x	20x-135x	30x-202x	40x-270x
30X	物方視場	34.8-5.1	26.1-3.87	20.9-3.1	13.9-2.1	10.4-1.55	6.9-1	5.2-7.5

●目鏡：均為高眼點廣角目鏡工作距離：均為有效工作距離


新型臺架，人機工程學設計，穩定性更好立臂：高260mm 調焦鏡架：行程110mm ，鏡體孔徑￠76mm 大扇型底座：300 mm X303 mm X45mm	與ST70SA1配合使用內置式自適應寬電壓設計，110V-240V 上下超高亮度LED光源照明均勻，可獨立開關，亮度獨立調節 低壓安全，功耗小，發熱量小，壽命長立柱：高280mm，直徑φ32mm 大扇型底座：303mmX290mmX47mm	與SZA1調焦鏡架配合使用底座配有壓片和φ100mm黑白臺板立柱：高 248mm，直徑φ32mm 底座： 260mmX320mmX12mm	與SZA1調焦鏡架配合使用帶有亮度可調的透射光源底座配有壓片、φ100mm玻璃臺板和黑白臺板下光源：12V/15W鹵素?zé)?，亮度?dú)立可調 立柱：高248mm，直徑φ32mm 底座：240mmX240mmX73mm

調焦機構的松緊可通過兩調焦手輪自由調節 調焦范圍114mm，可與SZB1配合使用底座配有壓片和φ100mm黑白臺板立臂：高187mm 調焦鏡架：行程117mm ，鏡體孔徑￠76mm 底座：230mmX180mmX26mm	與SZST1配合使用內置聚光鏡和可調節的反光鏡帶有SZ-L1反射照明器安裝圓孔底座：230mmX180mmX26mm	擴大操作范圍，可任意方向和任意角度觀察物體可與所有標準調焦鏡架配合使用垂直立柱：高380mm，直徑φ 32mm 調焦立柱：高 104mm，直徑φ 32mm 水平移動：235mm 底座：230mmX230mmX40mm	采用雙臂結構，觀看物體時圖像的穩定性更好可與所有標準調焦鏡架配合使用垂直立柱：高380mm，直徑φ32mm 調焦立柱：高 140mm，直徑φ32mm 水平移動：235mm 底座：210mmX260mmX20mm

	標準調焦鏡架導軌式齒條調焦機構，松緊可通過調焦手輪自由調節 調焦行程：50 mm 立柱孔徑：φ32mm 鏡體孔徑：φ76mm 中心距：150mm（立柱孔中心到鏡體孔中心）與B4、B5、BL3、SZSTL1、SZSTL2底座組配合使用帶有照明器托架SZ-PD1和SZFH1的安裝圓孔
	品種齊全的輔助物鏡，有0.3X、0.4X、0.5X、0.75X、1.5X、2X六種規格可選確保在****工作距離上完成各種觀察任務，實現****的系統放大，滿足不同使用要求	與BL1、BL3、SZST3底座組配合使用提供明亮、高對比度的暗視野照明，可觀察珠寶和寶石

可通過專用接頭安裝在觀察頭下方發熱少，燈光柔和自然，光色不失真，使用壽命長小巧美觀，節約空間，安裝方便高亮度環形熒光燈， 220V/8W	可在不使用帶電照明底座的情況下，達到電照明要求 SZL1：反射照明器，12V15W鹵素?zé)?BR>SZ-T1：外接變壓器，與SZML1配合使用， SZFH1：反射照明器托架，用于安裝反射照明器 SZPD1：反射照明器連桿	整機體積較小，重量輕，效率高具有穩壓輸出特性，使鹵素?zé)艄ぷ鞣€(wěn)定，壽命增長， 150W、色溫3200K, 內置紅外線濾鏡、照明區無熱作用	功耗小，發熱量低，使用壽命長體積小，光亮度連續可調 無頻閃，亮度調節時色溫?zé)o變化。采用寬電壓設計，克服了其它光源對電源電壓要求高的缺陷

SZ45/N連續變倍體視顯微鏡技術參數表

配置		整機型號				貨號
部件	規 格	SZ45/NB4	SZ45/NBL3	SZ45/N	SZ45/NSTL1
高眼點 廣角目鏡	WF10TX22mm（視度可調）	●●	●●	●●	●●	SZEWh10X22
	WF10X22mm	○○	○○	○○	○○	SZEWh10X22
	WF10X22mm 帶測微尺	○	○	○	○	SZEWh10X22r
	WF15X16mm	○○	○○	○○	○○	SZEWh15X16
	WF20X12mm	○○	○○	○○	○○	SZHEWh20X10
	WF25X9mm	○○	○○	○○	○○	SZEHWh25X9
眼罩	ST6024	●●	●●	●●	●●	SZCAP
雙目觀察頭	SZ6745N 45°傾斜	●	●	●	●	SZ6745
雙目觀察頭	SZ9040N 45°傾斜	/	/	○	/	SZ9040
三通觀察頭	SZ6745NTR 45°傾斜	/	/	○	/	SZ6745TR
三通觀察頭	SZ9040NTR 45°傾斜	/	/	○	/	SZ9040TR
輔助物鏡	0.3X/287mm、0.4X/217mm、0.5X/177 mm	○	○	○	○	SAO0.3/0.4/0.5
輔助物鏡	0.75X/117mm、1.5X/47mm、2X/26mm	○	○/	○	○	SAO0.75/1.5/2
標準調焦鏡架	SZMA1	/	/	○	○	SZMA1
	SZA1	/	/	○	○	SZA1
	ST70A1	●	●	○	●	ST70A1
綁定調焦鏡架	SZA2、 SZA3（工業用）	/	/	/	○	SZA2/ SZA3
底座	SZST1（自帶調焦鏡架）	/	/	○	/	SZST1
	SZST2（與SZA1相配）	/	/	○	/	SZST2
	SZMST1（與SZMA1相配）	/	/	○	/	SZMST1
	B4（與ST70A1相配）	●	/	○	/	B4
	B5（可與所有標準調焦鏡架相配）	/	/	○	/	B5
	B6（自帶調焦鏡架）	/	/	●	/	B6
	SZST3（與SZA1相配）	/	/	/	/	SZST3
	SZMST2（與 SZMA1相配）	/	/	/	/	SZMST2
	SZMST3（與 SZMA1相配）	/	/	○	/	SZMST3
	BL1（自帶調焦鏡架）	/	/	●	/	BL1
	BL3（與ST70A1相配）	/	●	○	/	BL3
	SZSTL1（可與所有標準調焦鏡架相配）	/	/	○	●	SZSTL1
	SZSTL2（可與所有標準調焦鏡架相配）	/	/	○	/	SZSTL2
	SZ-B1透射照明底座（與SZST1相配）	/	/	○	/	SZB1
變壓器	SZ-T1	○	○	○	○	SZT1
反射照明器	SZMLI（12V/15W）（與 SZMA1相配）	○	○	○	○	SZML1
	SZL1（12V/15W）（與SZA1相配）	○	○	○	○	SZL1
	ST70L1（LED）（與ST70A1相配）	○	●	●	○	ST70L1
照明器托架	SZFH1/ SZPD1	○	○	○	○	SZFH1/ SZPD1
攝影裝置	SZPH（攝影接筒、4X攝影目鏡、PK或C 卡口）	/	/	○	/	SZPH
數碼攝影附件	C接口及中繼鏡	/	/	○	/	SZDM
攝像專用附件	1/2C型接口、可調焦	/	/	○	/	SZCTV(1/2)
攝像專用附件	1/3C型接口、可調焦	/	/	○	/	SZCTV(1/3)
暗場聚光鏡	SZDCd1	/	○	○	/	SZDCd1
寶石夾	S/ST-GC	/	○	○	/	S/STGC
防塵鏡	SZDCL（與SZ45和SZ45N相配）	○	○	○	○	SZDCL
旋轉工作臺	SZMSGR	○	○	○	/	SZMSGR
精密測量平臺	SZMSGM1（0~25mm/150X150mm）	○	○	○	/	SZMSGM1
環型熒光燈	220V/8W（單管、含接圈）	○	○	○	○	LY220-8
環型LED光源	36顆/40顆/54顆	○	○	○	○	LLED36/40/54
冷光源	環型光管	○	○	○	○	RLP
	雙光管	○	○	○	○	DLP
	單光管	○	○	○	○	SLP

"●"為標準配置，"○"為選購配件
