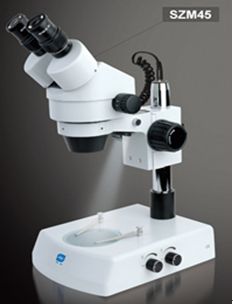

SZM45體視顯微鏡

產品名稱：SZM45體視顯微鏡

產品型號：SZM45

產品產地：寧波

SZM45體視顯微鏡

產品介紹：

SZM系列連續變倍體視顯微鏡

提供優質光學系統和耐用可靠的操作機構。齊全的附件，多樣化的組合配置。滿足現代生物、醫學、科研、現代電子工業的在線檢測。

性能特點:

★	高質量的光學系統 鍍有特殊膜層的光學部件，造就了優質的光學系統。在大視場中形成平坦像面和良好對比度的正像，尤其在外圍視場中像質更加明亮清晰。
★	范圍更大的放大倍率采用連續變倍物鏡0.70X～4.5X（6.4：1），標準放大倍率7X～45X。選配輔助物鏡，放大倍率3.5X～180X
★	超長的有效工作距離標準工作距離達到100mm，選配輔助物鏡，工作距離將擴展至30 mm~165mm，為使用創造足夠的空間
★	符合人機工程學的結構設計觀察頭45°傾斜，雙筒視度可調，保證不同視力的使用者都可以獲得清晰滿意的圖像。******眼點高度，長時間使用不感疲勞。變倍手輪水平（軸向）雙邊設置，操作方便舒適，變倍重復精度高。

SZM系列連續變倍體視顯微鏡技術參數表

放大倍數	標準配置：7X～45X 選配目鏡和輔助物鏡可擴展至3.5X～180X，連續變倍
物鏡	標準配置：0.7X～4.5X連續變倍物鏡變倍比6.4：1 確保像面齊焦性
觀察頭	45°傾斜，360°旋轉，瞳距54～76mm，雙邊視度調節（±5），鉸鏈式雙目或三目，分光比20%/80%
目鏡	標準配置：10X/20mm，大視野，廣角，高眼點，為佩帶眼鏡的觀察者提供方便
可選目鏡	10X/20mm（帶測微尺）、15X/15mm、20X/10mm
工作距離	標準配置：100mm（有效距離）選配輔助物鏡可擴展至30mm-165mm
輔助物鏡	可選：0.5X/165mm、1.5X/45mm、2X/30mm
調焦機構	調焦手輪松緊可調，升降范圍50mm
上光源	鹵素燈（12V/15W） LED光源	上下光源均為獨立開關、亮度均可獨立調節連續可調、熒光燈亮度固定
下光源	鹵素燈（12V/15W）熒光燈（230V/7W） LED光源
攝影攝像接口	配合專用接口，可接普通照相機，數碼照相機，模擬CCD、數字CCD

SZM系列連續變倍體視顯微鏡光學參數表

目鏡	標準配置0.3X		輔助物鏡 0.5X0.5X		輔助物鏡 1.5X		輔助物鏡 2X
	工作距離100mm		工作距離165mm		45mm		工作距離30mm
	放大倍率	視場范圍	放大倍率	視場范圍	放大倍率	視場范圍	放大倍率	視場范圍
10X/20mm	7.0X	28.6mm	3.5X	57.1mm	10.5X	19mm	14X	14.3mm
45.0X	4.4mm	22.5X	8.9mm	67.5X	3mm	90X	2.2mm
15X/15mm	10.5X	21.1mm	5.25X	42.8mm	15.75X	14.3mm	21X	10.7mm
15X/15mm	67.5X	3.3mm	33.75X	6.7mm	101.25X	2.2mm	135X	1.7mm
20X/10mm	14.0X	14.3mm	7.0X	28.6mm	21.0X	9.5mm	28X	7.1mm
20X/10mm	90.0X	2.2mm	45.0X	4.4mm	135.0X	1.5mm	180X	1.1mm

●目鏡：均為高眼點廣角目鏡工作距離：均為有效工作距離

底座及支架（與SZMA1調焦托架配合使用）
	立柱式透射型底座底座配有壓片、φ95mm玻璃臺板和黑白臺板下光源：12V/15W鹵素燈（SZMST2），亮度獨立可調 230V/7W熒光燈（SZMST3），亮度固定立柱：高248mm，直徑φ32mm 底座：200mmX255mmX60mm		立柱式平板底座底座配有壓片和φ95mm黑白臺板立柱：高 248mm，直徑φ32mm 底座：200mmX255mmX22mm
	單臂立柱式臺架擴大操作范圍，可任意方向和任意角度觀察物體垂直立柱：高380mm，直徑φ 32mm 調焦立柱：高 104mm，直徑φ 32mm 水平移動：235mm 底座：230mmX230mmX40mm		雙臂立柱式臺架采用雙臂結構，觀看物體時圖像的穩定性更好垂直立柱：高380mm，直徑φ32mm 調焦立柱：高 140mm，直徑φ32mm 水平移動：235mm 底座：210mmX260mmX20mm
		一體化立臂式支架內置式自適應寬電壓設計，110V-240V 上下超高亮度LED光源照明均勻，可獨立開關，亮度獨立調節 低壓安全，功耗小，發熱量小，壽命長新型臺架，人機工程學設計，穩定性更好

調焦鏡架
	標準調焦鏡架平面鏡架，鋼珠導軌式齒條調焦機構調焦行程：50 mm 立柱孔徑：φ32mm 鏡體孔徑：φ76mm 中心距：155mm（立柱孔中心到鏡體孔中心）與SZMST1、SZMST2、SZMST3、SZ7ST1、SZSTL1、SZSTL2底座組配合使用帶有照明器托架SZ-PD1和SZFH1的安裝圓孔
	工業綁定調焦鏡架1 平面鏡架，燕尾齒條調焦機構調焦行程：50 mm 立柱孔徑：φ24.5mm 鏡體孔徑：φ76mm
	工業綁定調焦鏡架2 帶有工業綁定機構的平面鏡架鋼珠導軌式齒條調焦機構可任意角度觀察物體調焦行程：50 mm 鏡體孔徑：φ76mm 連接直徑：φ16mm

攝影/攝像裝置
	數碼CCD攝像裝置與SZM三通觀察頭和專用C接口配合使用，直接將觀察圖像以數字視頻信號方式輸出到計算機或投影機		數碼照相機攝影裝置由專用C接口和中繼鏡（延遲鏡）組成與SZM系列三通觀察頭配合使用
	模擬CCD攝像裝置與SZM三通觀察頭、專用C接口配合使用，將觀察圖像以（VIDEO）視頻方式輸出到電視機或監視器，也可配置外接USB方式的模/數轉換器，將觀察圖像以數字視頻信號方式輸出到計算機與SZM三通觀察頭、專用C接口和視頻捕捉卡配合使用，將觀察圖像以數字視頻信號方式輸出到計算機或投影機		數碼照相機攝影裝置由專用C接口和中繼鏡（延遲鏡）組成與SZM系列三通觀察頭配合使用
輔助物鏡		暗場聚光鏡和寶石夾
	可擴大顯微鏡放大范圍從標準7X～45X擴大到3.5X～180X 有0.5X、1.5X、2X三種規格可供選擇		與SZMST2或SZMST3底座組配合使用可觀察珠寶和寶石
附加照明
	可通過專用接頭安裝在觀察頭下方發熱少，燈光柔和自然，光色不失真，使用壽命長小巧美觀，節約空間，安裝方便高亮度環形熒光燈， 220V/8W		外置斜（側）照明可在不使用帶電照明底座的情況下，達到電照明要求 SZML1：反射照明器，12V15W鹵素燈 SZ-T1：外接變壓器，與SZML1配合使用， SZFH1：反射照明器托架，用于安裝反射照明器 SZPD1：反射照明器連桿
	冷光源整機體積較小，重量輕，效率高具有穩壓輸出特性，使鹵素燈工作穩定，壽命增長， 100W、150W、色溫3200K, 內置紅外線濾鏡、照明區無熱作用		LED照明功耗小，發熱量低，使用壽命長體積小，光亮度連續可調無頻閃，亮度調節時色溫無變化。采用寬電壓設計，克服了其它光源對電源電壓要求高的缺陷。

SZM系列連續變倍體視顯微鏡配置

配置		整機型號				貨號
部件	規 格	SZM45-B1	SZM45	SZM45-STL1	DMSZM45
高眼點大視場目鏡	WF10X20mm	●●	●●	●●	●●	SZMEWh10X20
	WF10X20mm帶測微尺	○	○	○	○	SZMEWh10X20r
	WF15X15mm	○○	○○	○○	○○	SZMEWh15X15
	WF20X10mm	○○	○○	○○	○○	SZMEWh20X10
雙目觀察頭	SZM7045	●	●	●	/	SZM7045
三通觀察頭	SZM7045TR	/	○	/	/	SZM7045TR
數碼觀察頭	SZM7045V	/	/	/	●	SZM7045V
眼罩		●●	●●	●●	●●	SZCAP
輔助物鏡	0.75X/117mm、1.5X/47mm、2X/26mm	○	○	○	○	SZMAO0.5/1.5/2
標準調焦鏡架	SZMA1	●	●	●	●	SZMA1
	SZA1	/	○	/	/	SZA1
	ST70A1	/	○	/	/	ST70A1
綁定調焦鏡架	SZA2、 SZA3（工業用）	/	○	/	/	SZA2/ SZA3
底座	SZST1（自帶調焦鏡架）	/	○	/	/	SZST1
	SZST2（與SZA1相配）	/	○	/	/	SZST2
	SZMST1（與SZMA1相配）	●	○	/	/	SZMST1
	B4（與ST70A1相配）	/	○	/	/	B4
	B5（可與所有標準調焦鏡架相配）	/	○	/	/	B5
	B6（自帶調焦鏡架）	/	○	/	/	B6
	SZST3（與SZA1相配）	/	○	/	/	SZST3
	SZMST2（與 SZMA1相配）	/	○	/	●	SZMST2
	SZMST3（與 SZMA1相配）	/	○	/	/	SZMST3
	BL1（自帶調焦鏡架）	/	○	/	/	BL1
	BL3（與ST70A1相配）	/	○	/	/	BL3
	SZSTL1（可與所有標準調焦鏡架相配）	/	○	/	/	SZSTL1
	SZSTL2（可與所有標準調焦鏡架相配）	/	○	/	/	SZSTL2
	SZ-B1透射照明底座（與SZST1相配）	/	○	/	/	SZB1
變壓器	SZ-T1	○	○	○	○	SZT1
反射照明器	SZML1（12V/15W）（與 SZMA1相配）	○	●	○	●	SZML1
	SZL1（12V/15W）（與SZA1相配）	○	○	○	/	SZL1
	ST70L1（LED）（與ST70A1相配）	○	○	○	/	ST70L1
照明器托架	SZFH1/ SZPD1	○	○	○	○	SZFH1/ SZPD1
攝影裝置	SZMPH	/	○	/	/	SZMPH
數碼攝影附件	C接口及中繼鏡	/	○	/	/	SZMDM
攝像專用附件	1/2C型接口、可調焦	/	○	/	/	SZMCTV(1/2)
攝像專用附件	1/3C型接口、可調焦	/	○	/	/	SZMCTV(1/3)
暗場聚光鏡	S/ST-DK	/	○	/	○	S/STDK
寶石夾	S/ST-GC	/	○	/	○	S/STGC
模/數轉換A/D	S912	/	○	/	●	SZMAD
視頻捕捉卡	SZMSGR	/	○	/	○	SZMSGR
圖像軟件	Sunny Photolib	/	○	/	●	SunnyPhotolib
旋轉工作臺	SZMSGR	○	○	/	○	SZMSGR
精密測量平臺	SZMSGM1（0～25mm/150X150mm）	○	○	/	○	SZMSGM1
環型熒光燈	220V/8W（單管、含接圈）	○	○	○	○	LY220-8
環型LED光源	36顆/40顆/54顆	○	○	○	○	LLED36/40/54
冷光源	環型光管	○	○	○	○	RLP
	雙光管	○	○	○	○	DLP
	單光管	○	○	○	○	SLP

"●"為標準配置，"○"為選購配件
