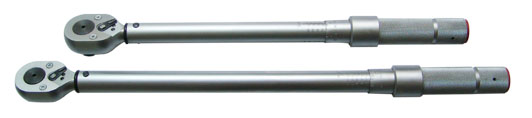

TL預置扭矩扳手

產品名稱：TL預置扭矩扳手

產品型號：TL

產品產地：浙江

TL預置扭矩扳手

TL預置扭矩扳手特點

　　1、具有預設扭矩數值和聲響裝置。當緊固件的擰緊扭矩達到預設數值時，能自動發出訊號“卡嗒”（click）的一聲，同時伴有明顯的手感振動，提示完成工作。解除作用力后，扳手各相關零件能自動復位。
　　2、可切換二種方向。撥轉棘輪轉向開關，扳手可逆時針加力。
　　3、公、英制（N.m、lbf.ft）雙刻度線；手柄微分刻度線。讀數清晰、準確。
　　4、合金鋼材料鍛制，堅固耐用，壽命長。校準追溯至美國國家技術標準學會（NBS）。
　　5、精確度符合 ISO 6789：1992. ASME B107.14 , GGG - W-686.± 4% 。

TL預置扭矩扳手使用方法

　　1、根據工件所需扭矩值要求，確定預設扭矩值。
　　2、預設扭矩值時，將扳手手柄上的鎖定環下拉，同時轉動手柄，調節標尺主刻度線和微分刻度線數值至所需扭矩值。調節好后，松開鎖定環，手柄自動鎖定。
　　3、在扳手方榫上裝上相應規格套筒，并套住緊固件，再在手柄上緩慢用力。施加外力時必須按標明的箭頭方向。當擰緊到發出信號“卡嗒”（click）的一聲（已達到預設扭矩值），停止加力。一次作業完畢。
　　4、大規格扭矩扳手使用時，可外加接長套桿以便操作省力。
　　5、如長期不用，調節標尺刻線退至扭矩最小數值處。

TL預置扭矩扳手技術參數

扭矩范圍（N.m）	傳動方榫尺寸	外形尺寸（長×寬×高）	重　量	精度（≤）	標尺刻線分度（N.m）
4-20	6.3×6.3	325×28×25	0.6	±4%	0.4
5-25	6.3×6.3	325×28×25	0.6	±4%	0.5
6-30	6.3×6.3	325×28×30	0.6	±4%	0.6
10-50	12.5×12.5	480×40×40	1.2	±4%	2
20-100	12.5×12.5	480×40×40	1.2	±4%	2
40-200	12.5×12.5	545×40×40	1.4	±4%	2
60-300	12.5×12.5	645×40×40	1.6	±4%	3
100-500	20.0×20.0	710×47×40	3.3	±4%	5
280-760	20.0×20.0	850×50×45	4.8	±4%	8
200-1000	20.0×20.0	920×50×45	5.8	±4%	8
700-2000	25.0×25.0	1100×61×68	6.5	±4%	13
1500-3000	25.0×25.0	1100×61×68	7.0	±4%	15
2500-4000	25.0×25.0	1100×61×68	7.0	±4%	15

TL預置扭矩扳手注意事項

1、使用時不能用力過猛，不能超載扭矩范圍使用，發出訊號后，應及時解除作用力。
2、扳手應輕拿輕放，不得代替榔頭敲打。
3、存放在干燥處，以免日久銹蝕。
4、大規格扭矩扳手，采用加力桿，操作時與扳手手柄聯接使工作省力。
