| 產品名稱：15JE數顯測量顯微鏡 |
| 產品型號：15JE |
| 產品產地：上海 |
 |

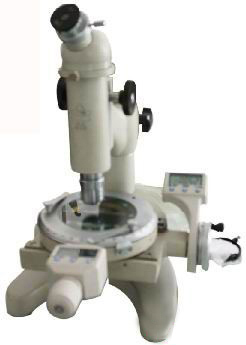

15JE數顯測量顯微鏡
15JE數顯測量顯微鏡儀器的主要用途和特點
測量顯微鏡是光學計量儀器之一種，它的結構簡單，操作方便，適用范圍極
廣，主要用途如下：
1.直角座標中測定長度，例如測定孔距，基面距離，刻線距離，刻線寬度，鍵槽
寬度，狹縫寬度，通孔圓直徑等等。
2.轉動度盤測定角度，例如對刻度盤，樣板、量規，鉆孔模板及幾何形狀復雜的零件 進行角度測量。
3.用作觀察顯微鏡，以比較檢查工作表面光潔度，鑒定冶金工業的礦石標本。檢定印 刷照相制版，檢驗紡織纖維等.

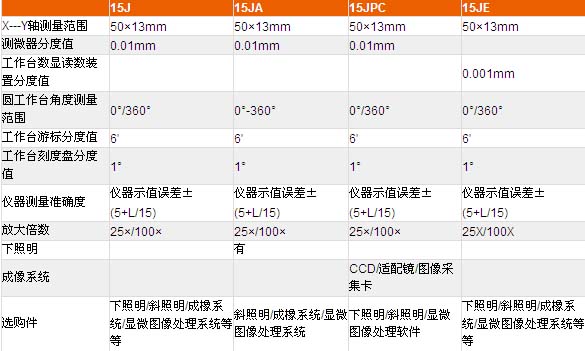

15JE數顯測量顯微鏡主要技術指標
x軸移動測量范圍： 50毫米
y軸移動測量范圍： 13毫米
數顯分辨率： 0.001毫米
測量臺轉動范圍： 不限
測量臺刻度盤分度范圍： 0° - 360°
測量臺刻度盤之分度值： 1°
測量臺刻度盤游標讀數示值： 6'
照明方式：反射光(自然光)
測量精度：儀器值誤差(5+L/15)微米
儀器示值誤差：包括測量誤差與儀器系統誤差。
儀器之主要尺寸： 測量臺與物鏡間之******距離：80毫米
測量工作臺直徑： 120毫米
儀器外形尺寸： 高325*長262*寬220毫米
儀器重量級： 約10.6公斤
顯微鏡目鏡管同棱鏡成為一體繞垂軸旋轉，顯微鏡可由調焦手輪進行上下調焦
注：測量地點溫度變化(20 ± 3）C；L—被測件長度（毫米）
15JE數顯測量顯微鏡參數
|
物 鏡 |
目 鏡 |
顯微鏡
放大倍數 |
工作距離
（毫米） |
視場直徑
（毫米） |
|
放大倍數 |
焦距
（毫米） |
放大倍數 |
焦距
（毫米） |
|
2.5X |
43.40 |
10X |
25.00 |
25X |
58.84 |
5.6 |
|
10X |
17.13 |
100X |
7.81 |
1.4 |
15JE數顯測量顯微鏡選購件
1.目鏡:20X
2.物鏡:4X,5X,20X,40X,60X
3.總放倍可達：1200X
4.上照明燈: 220V 15W
