| 產品名稱：AT7425模擬示波器 |
| 產品型號：AT7425 |
| 產品產地：深圳 |
 |

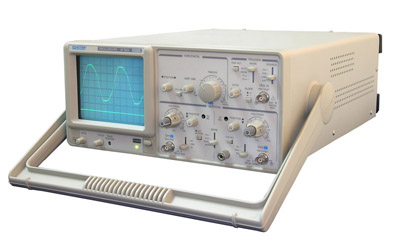

AT7425模擬示波器
AT7425模擬示波器特性：
●高亮度及高加速極電壓的CRT
這種示波管速度快，亮度高。加速極電壓為2千伏，即使在高速掃描的情況下也能顯示清晰的軌跡
●交替觸發功能可以觀察兩個頻率不同的信號波形。
●電視信號同步功能
該示波器具有同步信號分離電路可保持與電視場信號和行信號的同步。
●CH1輸出
在后面板上的50Ω輸出信號可以直接驅動頻率計或其它儀器。
●X-Y操作
當設定在X-Y位置時，該儀器可作為X-Y示波器，CH1為水平軸，CH2為垂直軸。
AT7425模擬示波器 技術指標：
AT7425模擬示波器垂直系統:
靈敏度：5mV~5V/DIV，按1-2-5順序分10檔
精度：≤3%
微調靈敏度：1/2.5或小于面板指示刻度
頻寬：DC~25MHz交流耦合：小于10Hz（對于100KHz8DIV頻響-3dB）
上升時間：約17.5nS
輸入阻抗：約1MΩ/25pF
方波特性：前沖：≤5%（在10mV/DIV范圍內）；其它失真：在該值上加≤5%
DC平衡移動：5mV ~ 5V/DIV：±0.5DIV
線性：當波形在格子中心垂直移動（2DIV）幅度變化≤±0.1DIV
垂直模式：CH1通道1；CH2通道2；DUAL：通道1通道與2同時顯示，任何掃描速度可選擇交替或斷續方式；ADD：通道1與通道2做代數相加
斷續重復頻率：約25KHz
輸入耦合：AC GND DC
******輸入電壓：300V峰峰值（AC頻率≤1KHz）
兩通道之間的絕緣：＞1000:150KHz（在5mV/DIV范圍）＞30:120MHz ＞30:140MHz
共模抑制比：在50KHz正弦波時＞50:1(設定CH1和CH2的靈敏度在相同的情況下)
CH1信號輸出：最小20mV/DIV（50Ω輸出頻寬50Hz~5MHz）
CH2 INV BAL：平衡點變化率≤1DIV（對應于刻度中心）
AT7425模擬示波器觸發：
觸發信號源：CH1、CH2、LINE、EXT（在DUAL或ADD模式，CH1 CH2僅可選用一個，
在ALT模式時，如果TRIG ALT的開關按下，可以用作兩個不同信號的交替觸發）
耦合：AC：20Hz到整個頻段
極性：+/-
靈敏度：20Hz~2MHz:1.0DIV；TRIG-ALT:2DIV；EXT:200mV；2MHz~20MHz:1.5DIV；TRIG-ALT:3DIV；
EXT800mV ； TV同步脈沖＞1DIV(EXT:1V)
觸發模式：AUTO自動當沒有觸發信號輸入時，掃描工作在自由模式下（適用于頻率大于25Hz的重復信號）NORM：常態當沒有觸發信號時，蹤跡處在待命狀態并不顯示；電視場：當想要觀察一場的電視信號時；電視行：當想要觀察一行的電視信號時（僅當同頻信號為負脈沖時，方可與電視場和電視行同）
外觸發模式信號：輸入阻抗約1MΩ/25pF
輸入阻抗：******輸入電壓：300V（DC+AC峰值）
******輸入電壓：AC頻率不大于1KHz
AT7425模擬示波器水平系統：
掃描時間：0.2uSec~0.5Sec/DIV,按1-2-5順序分20檔
精度：±3%
微調：≤1/2.5面板指示刻度
掃描擴展：10倍
×10MAG掃描時間精度：±5%(20nSec~50nSec未校正)
線性：±3%×10MAG：±5%(20nS~50nS未校正)
由×10MAG引起的位移：在CRT中心小于2DIV
AT7425模擬示波器X-Y模式:
靈敏度：同垂直軸
頻寬：DC-500KHz
X-Y相位差：小于或等于3度（DC-50KHz之間）
AT7425模擬示波器Z軸:
靈敏度：5Vp-p
頻寬：DC-2MHz
輸入阻抗：約47KΩ
******輸入電壓：30V(DC+AC峰值，AC頻率小于或等于1KHz)
AT7425模擬示波器電源、工作環境、尺寸:
電壓：固定AC220V ±10% 或110/220可轉換
頻率：50Hz/60Hz
功耗：約40VA
環境溫度：10℃~35℃
******工作范圍：0℃~40℃
濕度：85%RH，干燥
機械尺寸：310*150*455mm
重量：約8KG
AT7425模擬示波器輔件:
電源線：1根；說明書：1份；探極：2根
