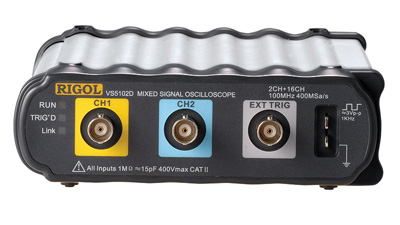

| 產品名稱：VS5102, VS5102D虛擬數字示波器 |
| 產品型號：VS5102, VS5102D |
| 產品產地：北京 |
 |
|
規格 |
VS5202 |
VS5102 |
VS5062 |
VS5042 |
|
帶寬 |
200 MHz |
100 MHz |
60 MHz |
40 MHz |
|
存儲深度 |
1 M采樣點（單通道），512 k采樣點（雙通道） | |||
|
通道 |
雙通道＋外觸發 | |||
|
實時采樣率 |
400 MSa/s | |||
|
等效采樣率 |
25 GSa/s |
10 GSa/s |
5 GSa/s | |
|
上升時間 |
1.8 ns |
3.5 ns |
5.8 ns |
8.7 ns |
|
時基范圍 |
2 ns/div 至50 s/div |
5 ns/div 至50 s/div |
10 ns/div 至50 s/div | |
|
觸發模式 |
邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發 | |||
|
觸發源 |
CH1、CH2、Ext、Ext/5、AC Line | |||
|
配件 |
探頭×2（1x，10x切換），電源適配器，用戶手冊 | |||
|
規格 |
VS5202D |
VS5102D |
VS5062D |
VS5042D |
|
帶寬 |
200 MHz |
100 MHz |
60 MHz |
40 MHz |
|
存儲深度 |
1 M采樣點（單通道），512 k采樣點（雙通道），512 k采樣點（邏輯分析儀） | |||
|
通道 |
雙通道＋外觸發＋ 16通道邏輯分析儀 | |||
|
實時采樣率 |
400 MSa/s，200 MSa/s（邏輯分析儀） | |||
|
等效采樣率 |
25 GSa/s |
10 GSa/s |
5 GSa/s | |
|
上升時間 |
1.8 ns |
3.5 ns |
5.8 ns |
8.7 ns |
|
掃速范圍 |
2 ns/div 至50 s/div |
5 ns/div 至50 s/div |
10 ns/div 至50 s/div | |
|
門限類型（邏輯分析儀） |
TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V,USER = - 8.0 V至+ 8.0 V | |||
|
觸發模式 |
邊沿觸發、脈寬觸發、視頻觸發、斜率觸發、交替觸發、碼型觸發、持續時間觸發 | |||
|
觸發源 |
CH1、CH2、Ext、Ext/5、AC Line、D0-D15 | |||
|
配件 |
探頭×2（1x，10x切換），電源適配器，用戶手冊，數字探頭組件 | |||
|
相同參數 | |||
|
采樣 | |||
|
采樣方式 |
實時采樣＋等效采樣 | ||
|
平均值 |
所有通道同時達到N次采樣后，N次數可在2、4、8、16、32、64、128和256之間選擇 | ||
|
輸入 | |||
|
輸入耦合 |
直流、交流或接地（DC、AC、GND） | ||
|
輸入阻抗 |
1 MΩ‖15 pF | ||
|
探頭衰減系數設定 |
1X，10X，100X，1000X | ||
|
******輸入電壓 |
400 V（DC＋AC峰值、1 MΩ輸入阻抗） | ||
|
40 V（DC＋AC峰值） | |||
|
通道間時間延遲（典型） |
500 ps | ||
|
水平 | |||
|
采樣率范圍 |
1 Sa/s-400 MSa/s（實時），50 GSa/s（等效） | ||
|
波形內插 |
Sin（x）/x | ||
|
采樣率和延遲時間精確度 |
±100 ppm（任何≥1 ms的時間間隔） | ||
|
時間間隔（△T）測量精確度（滿帶寬） |
單次：±（1采樣間隔時間+100 ppm×讀數+0.6 ns） >16個平均值：±（1采樣間隔時間+100 ppm×讀數+0.4 ns） | ||
|
垂直 | |||
|
模擬數字轉換器（A/D） |
8 bit分辨率，兩個通道同時采樣 | ||
|
靈敏度（伏/格）范圍（V/div） |
2 mV/div 至5 V/div（在輸入BNC處） | ||
|
位移范圍 |
±40 V(200 mV-5 V)，±2 V(2 mV-100 mV) | ||
|
可選擇的模擬帶寬限制（典型） |
20 MHz | ||
|
低頻響應 （交流耦合，-3dB） |
≤5 Hz（在BNC上） | ||
|
直流增益精確度 |
2 mV/div－5 mV/div，±4%（采樣或平均值采樣方式） 10 mV/div－5 V/div，±3%（采樣或平均值采樣方式） | ||
|
直流測量精確度（平均值采樣方式） |
垂直位移為零，且N≥16時 |
±（4%×讀數+0.1格+1 mV）且選取2 mV/div或 5mV/div。 ±（3%×讀數+0.1格+1 mV）且選取 10 mV/div－5 V/div。 | |
|
垂直位移不為零，且N≥16時 |
±[3%×（讀數+垂直位移讀數）+（1%×垂直位移讀數）+0.2格] 設定值從2 mV/div到200 mV/div加2 mV。設定值從>200 mV/div到5 V/div加50 mV | ||
|
電壓差（△V）測量精確度（平均值采樣方式） |
在同樣的設置和環境條件下，經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（△V）：±（3％×讀數+0.05格） |
||
|
觸發 |
|||
|
觸發靈敏度 |
0.1 div － 1.0 div，用戶可調節 |
||
|
觸發電平范圍 |
內部 |
距屏幕中心±12格 |
|
|
EXT |
±1.2 V |
||
|
EXT/5 |
±6 V |
||
|
觸發電平精確度（典型的）適用于上升和下降時間≥20ns的信號 |
內部 |
±(0.3 div×V/div) (距屏幕中心±4 div范圍內) |
|
|
EXT |
±(6%設定值+40 mV) |
||
|
EXT/5 |
±(6%設定值+200 mV) |
||
|
觸發位移 |
正常模式：預觸發（262144/采樣率），延遲觸發1 s |
||
|
慢掃描模式：預觸發6 div，延遲觸發6 div |
|||
|
釋抑范圍 |
100 ns – 1.5 s |
||
|
設定電平至50％ （典型的） |
輸入信號頻率≥50 Hz條件下的操作發 |
||
|
邊沿觸發 |
|||
|
邊沿類型 |
上升、下降、上升+下降 |
||
|
脈寬觸發 |
|||
|
觸發模式 |
（大于、小于、等于）正脈寬，（大于、小于、等于）負脈寬 |
||
|
脈沖寬度范圍 |
20 ns – 10 s |
||
|
視頻觸發 |
|||
|
信號制式 行頻范圍 |
支持標準的NTSC、PAL和SECAM廣播制式，行數范圍是 1-525（NTSC）和1-625（PAL/SECAM） |
||
|
斜率觸發 |
|||
|
觸發模式 |
（大于、小于、等于）正斜率，（大于、小于、等于）負斜率 |
||
|
時間設置 |
20 ns – 10 s |
||
|
交替觸發 |
|||
|
CH1 觸發 |
邊沿、脈寬、視頻、斜率 |
||
|
CH2 觸發 |
邊沿、脈寬、視頻、斜率 |
||
|
碼型觸發 |
|||
|
碼型類型 |
D0 – D15 選擇H、L、X、 、 |
||
|
持續時間觸發 |
|||
|
碼型類型 |
D0 – D15 選擇H、L、X |
||
|
限定符 |
大于、小于、等于 |
||
|
時間設置 |
20 ns – 10 s |
||
|
測量 |
|||
|
光標 |
手動模式 |
光標間電壓差（△V） 光標間時間差（△T） △T的倒數（Hz）（1/△T） |
|
|
追蹤模式 |
波形點的電壓值和時間值 |
||
|
自動測量模式 |
允許在自動測量時顯示光標 |
||
|
自動測量 |
峰峰值、幅值、******值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量 |
||
|
一般技術規格 | |
|
探頭補償器輸出 | |
|
輸出電壓（典型的） |
約3 V，峰-峰值≥1 MΩ負載時 |
|
頻率（典型的） |
1 kHz |
|
電源 | |
|
電源電壓 |
100-240 VACRMS，45-440Hz，CAT II |
|
儀器接入電源為5V3A直流電源 | |
|
耗電 |
小于15 W |
|
環境 | |
|
溫度范圍 |
操作：10 ℃–+40 ℃ |
|
非操作：-20 ℃–+60 ℃ | |
|
冷卻方法 |
風扇強制冷卻 |
|
濕度范圍 |
+35 ℃以下：≤90％相對濕度 |
|
+35 ℃–+40 ℃：≤60％相對濕度 | |
|
海拔高度 |
操作3,000米以下 |
|
非操作15,000米以下 | |
|
機械規格 | ||
|
尺寸 |
寬 |
142毫米 |
|
高 |
47毫米 | |
|
深 |
209毫米 | |
|
重量 |
不含包裝 |
0.7千克 |
|
含包裝 |
1.6千克 | |
|
IP防護 | ||
|
IP2X | ||
|
調整間隔期 | ||
|
建議校準間隔期為一年 | ||
