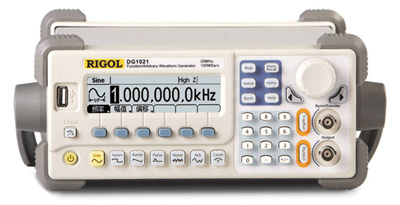

| 產品名稱：DG1022函數發生器,任意波形發生器 |
| 產品型號：DG1022 |
| 產品產地：北京 |
 |
|
產品型號 |
DG1022 |
|
最高輸出頻率 |
20 MHz |
|
接口 |
USB Host，USB Device |
|
DG1022 | ||
|
波形 |
正弦波，方波，鋸齒波，脈沖波，白噪聲等 | |
|
正弦波 |
1 μHz ∼ 20 MHz | |
|
方波 |
1 μHz ∼ 5 MHz | |
|
脈沖 |
500 μHz ∼ 3 MHz | |
|
鋸齒波 |
1 μHz ∼ 150 kHz | |
|
白噪聲 |
5 MHz帶寬 (-3 dB) | |
|
任意波 |
1 μHz ∼ 5 MHz | |
|
分辨率 |
1 μHz | |
|
準確度 |
90天內±50 ppm 1年內±100 ppm 18°C - 28°C | |
|
溫度系數 |
<5 ppm/°C | |
|
正弦頻譜純度 | ||
|
諧波失真 |
< 1 VPP > 1 VPP DC ∼ 20 kHz-70 dBc-70 dBc 20 kHz ∼ 100 kHz-70 dBc-60 dBc 100 kHz ∼ 1 MHz-55 dBc-50 dBc 1 MHz ∼ 10 MHz-45 dBc-40 dBc | |
|
總諧波失真 |
DC ∼ 20 kHz0.06% | |
|
方波信號特性 | ||
|
上升/下降時間 |
< 20 ns (10% ∼ 90%) | |
|
過沖 |
< 5% | |
|
占空比 |
1 μHz ∼ 3 MHz |
20% ∼ 80% |
|
3 MHz（不包含）∼ 4 MHz |
40% ∼ 60% | |
|
4 MHz（不包含）∼ 5 MHz |
50% | |
|
不對稱性 (在50% 占空比下) |
周期的1% + 20 ns | |
|
抖動 |
6 ns + 周期的0.1% | |
|
脈沖信號特性 | ||
|
脈沖寬度 |
******2000 s：最小20 ns，最小分辨率1 ns | |
|
過沖 |
< 2% | |
|
抖動 |
6 ns + 周期的100 ppm | |
|
任意波特性 |
通道1 |
通道2 |
|
波形長度 |
4 kpts |
1 kpts |
|
垂直分辨率 |
14 bits (including sign) |
10 bits (including sign) |
|
采樣率 |
100 MSa/s |
100 MSa/s |
|
最小上升/下降時間 |
35 ns |
35 ns |
|
抖動 (RMS) |
6 ns + 30 ppm |
6 ns + 30 ppm |
|
非易失存儲（共10個） |
10個波形 |
10個波形 |
|
輸出特性 |
通道1 |
通道2 |
|
幅度 |
2 mVPP ∼ 10 VPP（50 Ω） 4 mVPP ∼ 20 VPP（高阻） |
2 mVPP ∼ 3 VPP（50 Ω） 4 mVPP ∼ 6 VPP（高阻） |
|
垂直分辨率(100 kHz) |
設置值的± 1% ± 1 mVPP |
設置值的± 1% ± 1 mVPP |
|
幅度平坦度 (相對100 kHz正弦波) |
<100 KHz 0.1 dB (± 1%) |
<100 KHz 0.1 dB (± 1%) |
|
100 KHz ∼ 5 MHz 0.15 dB (± 1.5%) |
100 KHz ∼ 5 MHz 0.15 dB (± 1.5%) | |
|
5 MHz ∼ 20 MHz 0.3 dB (± 3.5%) |
5 MHz ∼ 20 MHz 0.3 dB (± 3.5%) | |
|
直流偏移 |
通道1 |
通道2 |
|
范圍（峰值A(chǔ)C＋DC） |
±5 V （50 Ω） ±10 V （高阻） |
±1.5 V （50 Ω） ±3 V （高阻） |
|
偏移精度 |
偏移設置的± 2% 幅度的± 0.5%± 2 mV |
偏移設置的± 2% 幅度的± 0.5%± 2 mV |
|
AM調制（CH1） | ||
|
載波 |
正弦，方波，鋸齒波，任意波（DC除外） | |
|
源 |
內部/外部 | |
|
調制波 |
正弦，方波，鋸齒波，三角波，噪聲，任意波 (2 mHz ∼ 20 kHz) | |
|
調制深度 |
0% ∼ 120% | |
|
FM調制（CH1） | ||
|
載波 |
正弦，方波，鋸齒波，任意波（DC除外） | |
|
源 |
內部/外部 | |
|
調制波 |
正弦，方波，鋸齒波，三角波，噪聲，任意波 (2 mHz ∼ 20 kHz) | |
|
頻偏 |
DC ∼ 5 MHz | |
|
PM調制（CH1） | ||
|
載波 |
正弦，方波，鋸齒波，任意波（DC除外） | |
|
源 |
內部/外部 | |
|
調制波 |
正弦，方波，鋸齒波，三角波，噪聲，任意波 (2 mHz ∼ 20 kHz) | |
|
相偏 |
0 ∼ 360° | |
|
FSK調制（CH1） | ||
|
載波 |
正弦，方波，鋸齒波，任意波（DC除外） | |
|
源 |
內部/外部 | |
|
調制波 |
50%占空比的方波 (2 mHz ∼ 50 kHz) | |
|
掃頻（CH1） | ||
|
載波 |
正弦，方波，鋸齒波，任意波（DC除外） | |
|
類型 |
線性或指數 | |
|
方向 |
上 / 下 | |
|
掃頻時間 |
1 ms ∼ 500 s ± 0.1% | |
|
觸發源 |
手動，外部或內部 | |
|
脈沖串（CH1） | ||
|
波形 |
正弦，方波，鋸齒波，脈沖，噪聲和任意波（DC除外） | |
|
類型 |
計數（1 ∼ 50,000個周期），無限，門控 | |
|
起止相位 |
-180° ∼ +180° | |
|
內部周期 |
1 μs ∼ 500s ± 1% | |
|
門控源 |
外部觸發 | |
|
觸發源 |
手動，外部或內部 | |
|
頻率計指標 | ||
|
測量功能 |
頻率、周期、正/負脈沖寬度、占空比 | |
|
頻率范圍 |
單通道: 100mHz ~ 200MHz | |
|
頻率分辨率 |
6位/秒 | |
|
觸發方式 |
觸發電平可手動/自動調整 | |
|
觸發電平范圍：±3 V （0.1％~ 100％） | ||
|
分辯率：6 mV | ||
|
顯示 | ||
|
顯示類型 |
黑白液晶顯示器 | |
|
顯示分辯率 |
256水平 × 64垂直 | |
|
電源 | ||
|
電源電壓 |
100 ∼ 240 VACRMS，45 ∼ 440 Hz，CAT II | |
|
耗電 |
小于40 W | |
|
尺寸 |
寬 |
232 mm |
|
高 |
108 mm | |
|
深 |
288 mm | |
|
重量 |
2.7 kg | |
