◆概述

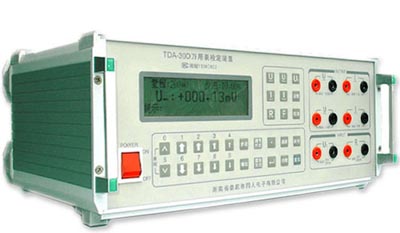

TDA-30D 萬用表檢定裝置主要應用于電力及其他行業的計量測試部門，它既是一臺表源一體裝置，又可用作交直流電源與標準表配套使用，電壓、電流、電阻均連續可調，輸出頻率范圍寬廣，是一臺多用途的萬用表檢定裝置。
該設備配有 RS-232 接口和 IEEE488 接口（選件），可直接和計算機通信，配上檢定管理軟件，即可實現計算機輔助檢定。該設備采用標準進口機箱，外形優美，大屏幕液晶顯示，多種調節方式，中文操作提示，操作簡便，直觀明朗。其特點是：負載能力強、穩定度高、波形失真度小、保護功能齊全、可靠性好，平均無故障使用時間達 2 萬小時以上
◆功能及特點
1 、可檢定 0.2 級和 0.2 級以下的所有數字式和指針式萬用表、交直流電壓電流表、電阻表、頻率表。
2 、數字調節、電位器遙控調節、計算機調節三套調節方式。
3 、自校功能強大，確保長期量值準確且精度不受工作環境影響。
4 、超強的負載能力。
5 、仿真電阻，電阻輸出連續可調。
6 、既可直讀顯示，也可按被檢表的刻度和格數來顯示， 5 位或 6 位顯示任意切換。
7 、配有 RS-232 接口和 IEEE-488 接口（選件），可實現計算機檢定和數據管理。
8 、大屏幕液晶顯示，中文操作提示，表源一體結構。
9 、交流輸出頻率范圍寬，可達 44Hz-1100Hz
◆主要技術指標
|
精度等級： 0.05 級
交流電壓技術指標
|
量程 |
200mV |
2V |
10V |
30V |
100V |
300V |
1000V |
|
負載能力 |
0.5A |
0.8A |
0.8A |
0.8A |
0.3A |
0.1A |
30mA |
|
穩定度 |
0.03%/min |
0.01%/min |
|
準確度
±（讀數的 %+ 量程的%）/ 年 |
0.06%+0.04% |
0.03%+0.02% |
|
調節范圍 |
0 ～ 110% |
|
調節細度 |
0.01% |
|
失真度 |
＜ 1% |
交流電流技術指標
|
量程 |
2mA |
20mA |
200mA |
1A |
2A |
5A |
10A ( 20A ) |
|
負載能力 |
50V |
50V |
50V |
15V |
10V |
5V |
3V(1.5V) |
|
穩定度 |
0.03%/min |
0.01%/min |
|
準確度
±（讀數的 %+ 量程的 % ） / 年 |
0.06%+0.04% |
0.03%+0.02% |
|
調節范圍 |
0 ～ 110% |
|
調節細度 |
0.01% |
|
失真度 |
＜ 1% |
直流電壓技術指標
|
量程 |
200mV |
2V |
10V |
30V |
100V |
300V |
600V |
1000V |
|
負載能力 |
0.3A |
0.6A |
0.6A |
0.8A |
0.3A |
0.1A |
50mA |
30mA |
|
穩定度 |
0.01%/min |
|
準確度
±（讀數的 %+ 量程的 % ） / 年 |
0.03%+0.02% |
|
調節范圍 |
0 ～ 110% |
|
調節細度 |
0.01% |
直流電流技術指標
|
量程 |
200 μ A |
2mA |
20mA |
200mA |
500mA |
2A |
10A ( 20A ) |
|
負載能力 |
12V |
12V |
12V |
12V |
12V |
12V |
3V(1.5V) |
|
穩定度 |
0.01%/min |
|
準確度
±（讀數的 %+ 量程的 % ） / 年 |
0.03%+0.02% |
|
調節范圍 |
0 ～ 110% |
|
調節細度 |
0.01% |
頻率技術指標
|
頻率范圍 |
輸出方式 |
調節細度 |
準確度 |
備注 |
|
44.0-1100.0Hz |
交流電壓或交流電流 |
44.0 ～ 220.0Hz ： 0.1Hz
220.0 ～ 1100.0Hz ： 0.5Hz |
± 0.02Hz |
采用數字合成頻率 |
電阻技術指標
|
量程 |
******允許輸入電流 |
穩定度 |
準確度：±（讀數的 %+ 量程的 % ） / 年 |
調節范圍 |
調節細度 |
備注 |
|
100 Ω |
20mA |
＜ 0.03% |
0.12%+0.08%/ 年 |
0 ～ 110% |
0.01% |
連續可調 |
|
1k Ω |
10mA |
0.06%+0.04%/ 年 |
|
10k Ω |
1mA |
|
100k Ω |
100 μ A |
|
1M Ω |
10 μ A |
0.2%+0.1%/ 年 |
直流輸入技術指標
|
量程 |
******允許輸入電量 |
穩定度 |
準確度±（讀數的 % ＋量程的 % ） / 年 |
備注 |
|
20mA |
-11mA ～＋ 11mA |
50K Ω |
0.03% ＋ 0.02% |
本功能屬選件
|
|
1mA |
-1.1mA ～＋ 1.1mA |
1K Ω |
|
10V |
-11V ～＋ 11V |
1 M Ω |
|
1V |
-1.1V ～＋ 1.1V |
10M Ω |
|
※FS表示滿量程(Full Scale) |
